Umsatz-Chart

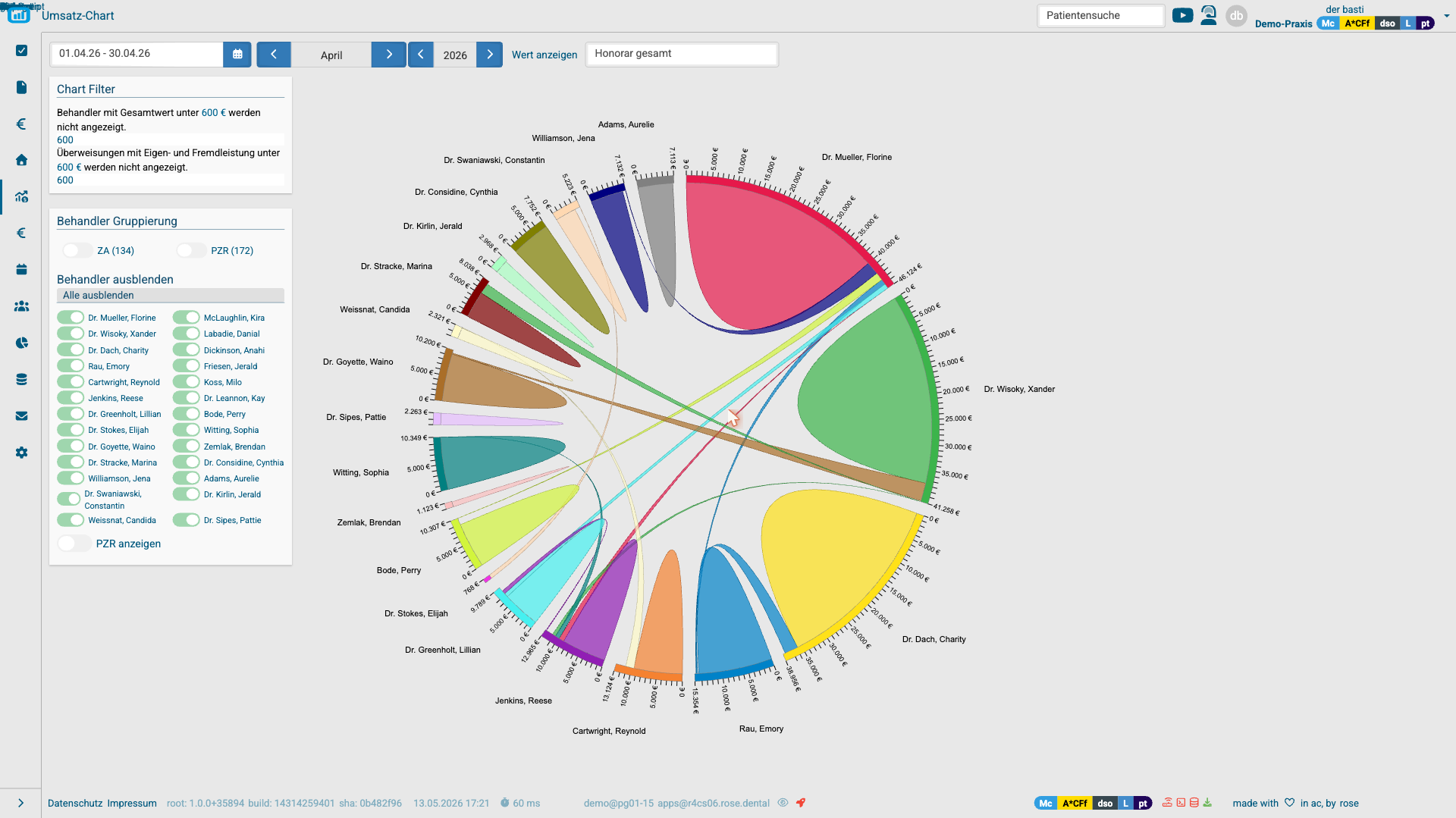

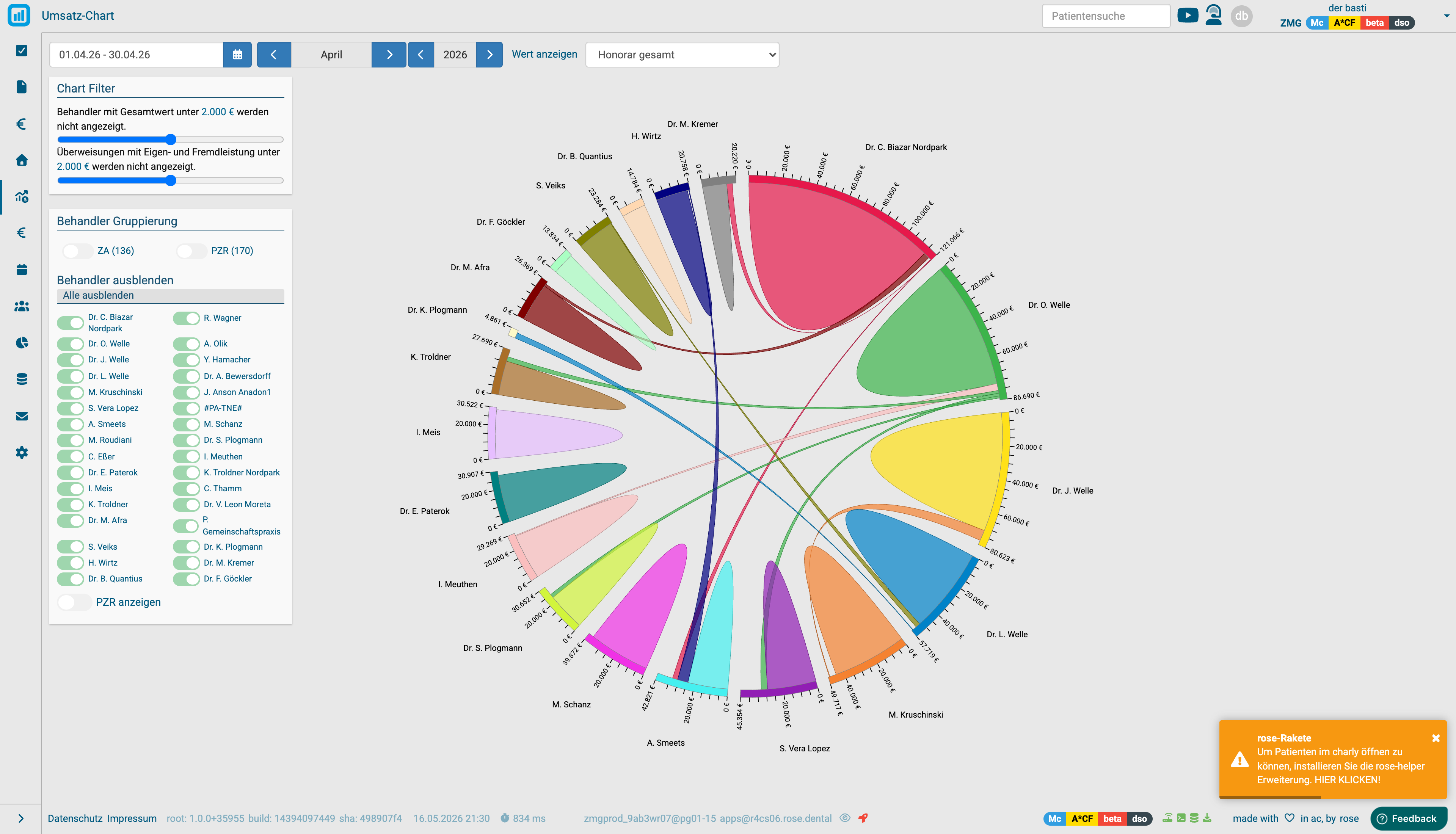

Das Umsatz-Chart ist die grafische Darstellung der Überweisungs­ströme zwischen Behandlern als Chord-Diagramm (Kreis-Diagramm mit Verbindungs­bändern). Es macht die Daten aus der Umsatz-Matrix auf einen Blick erfassbar: wer leistet wie viel, und wer überweist an wen?

Wie das Diagramm zu lesen ist

Jeder Behandler ist als farbiger Kreis­ausschnitt am äußeren Rand des Diagramms dargestellt.

• Die Größe des Kreis­ausschnitts entspricht dem gesamten erwirtschafteten Umsatz des Behandlers im gewählten Zeitraum (eigene + delegierte Leistungen).
• Die Skala am Außenrand zeigt die Werte in Euro (5.000 €, 10.000 € usw.).
• Der innere Teil des Kreis­ausschnitts in der eigenen Farbe markiert den Umsatz mit eigenen Patienten (Behandler ist Stamm­behandler).
• Die Verbindungs­bänder (Chords) verbinden zwei Behandler. Jedes Band zeigt, wie viel Umsatz der jeweilige Behandler mit den Patienten des anderen Stamm­behandlers erwirtschaftet hat.

Farbe der Verbindungs­bänder

Die Farbe eines Bandes richtet sich nach dem Behandler, der mehr Umsatz an den anderen abgibt — wer also in der wechsel­seitigen Beziehung mehr Umsatz an einen Kollegen weitergibt oder weniger Umsatz empfängt. So lässt sich schnell ablesen, in welche Richtung der Patienten­strom überwiegend fließt.

Videos

Einführung

Tipp: Schau dir vor dem Umsatz-Chart das Video zur Umsatz-Matrix an — die Konzepte Stamm­behandler, eigene Patienten und delegierte Patienten werden dort eingeführt und sind die Grundlage für das Chord-Diagramm.

Steuerleiste oben

• Datumsbereich — frei wählbarer Zeitraum, Schnellwahl per Monats- und Jahres-Pfeil.
• Wert anzeigen — Dropdown, das die Datengrundlage des Charts bestimmt. Standard ist Honorar gesamt. Alternativ: andere Umsatz­arten, Anzahl Patienten, Anzahl Termine.

Steuerleiste links

Chart-Filter

Zwei Schieberegler entlasten das Diagramm:

• Behandler mit Gesamtwert unter X € werden nicht angezeigt — blendet alle Behandler aus, deren Gesamtumsatz unter der Schwelle liegt. Praktisch, um kleine Praxen-Anteile auszublenden.
• Überweisungen mit Eigen- und Fremdleistung unter X € werden nicht angezeigt — versteckt einzelne Chord-Bänder unter dem gewählten Schwellen­wert. Reduziert die optische Überfrachtung bei vielen schwachen Verbindungen.

Beide Filter sind nützlich, um das Diagramm für Präsentationen oder Detail-Analysen fein zu justieren.

Behandler-Gruppierung

Toggles, um alle Zahnärzte (ZA) oder alle Prophylaxe-Kräfte (PZR) zu jeweils einer Einheit zusammen­zufassen. So entsteht zum Beispiel eine kompakte Darstellung der Überweisungs­ströme von allen Zahn­ärzten in die Prophylaxe — ideal für Top-Level-Sichten in Auswertungen.

Behandler ausblenden

Eine Liste aller Behandler mit individuellen Schaltern. Alle ausblenden deaktiviert alle gleichzeitig — danach lassen sich die gewünschten gezielt wieder einblenden. Standardmäßig sind nur die Zahn­ärzte aktiv; mit PZR anzeigen lassen sich auch alle Prophylaxe-Kräfte ein­blenden und einzeln steuern.

Interaktion mit dem Diagramm

• Maus über Außen­rand eines Behandlers → der Kreis­ausschnitt und alle Chords des Behandlers werden hervor­gehoben. Pop-up zeigt seinen insgesamt erwirtschafteten Umsatz.
• Maus über farbigen Bereich eines Behandlers → zeigt den Umsatz an seinen eigenen Patienten.
• Maus über einen Chord → zeigt Details zu den überwiesenen Patienten: aufgeschlüsselt nach Umsatz­arten und Anzahl der resultierenden Termine.

Anwendungs­fälle

• Spezialisierungs-Visualisierung — wer ist der "Hub" für Chirurgie, KFO oder Endo? Der Behandler mit den meisten ein­gehenden Chords ist offen­sichtlich.
• Empfehlungs­management — welche Stamm­behandler über­weisen aktiv in die Prophylaxe? Wer fast gar nicht?
• Praxis-Präsentationen — das Chord-Diagramm ist ein einprägsames Bild für Team-Meetings, Beratungs­gespräche und Praxis-Strategie zu den Themen Spezialisierung und aktives Empfehlungs­management.
• Vorher-Nachher — gleicher Zeitraum-Vergleich zweier Quartale macht Verschiebungen in der internen Patienten­steuerung sichtbar.

Verwandte Ansichten

• Umsatz-Matrix — dieselben Daten als Tabelle, mit Detail­zellen und Pop-ups
• Umsatz-Tabelle — Behandler-Umsätze in flacher Tabelle, mit Zeitverlauf
• Patientenumsätze — Umsätze auf Patienten­ebene
